Quy trình hướng dẫn test và phân tích hệ thống điều khiển động cơ cùng Mercedes Xentrydas

Quy trình hướng dẫn test và phân tích hệ thống điều khiển động cơ cùng Mercedes Xentrydas.

Đã bao giờ các bạn gặp trường hợp này chưa?

Sử dụng các máy Test từ các máy Đa Năng Hạng Sang, đến máy chuyên hãng Mercedes C4 XentryDas. Đều không thấy xuất hiện lỗi trên hệ thống, nhưng bạn vẫn cảm thấy có gì đó không ổn khi nghe tiếng động cơ xế yêu của bạn “gào thét”. Thì hôm nay OBD VIỆT NAM xin gởi đến các bạn một giải pháp để bạn có thể kiểm tra một cách tổng quát hệ thống điều khiển động cơ cho xế yêu của bạn.

Công cụ cần và đủ cho các bạn thực hiện được việc này là:

+ Một chiếc máy tính được cài phần mềm chuyên hãng Mer XentryDas 2015

+ Một bộ thiết bị chuyên hãng Mer C4

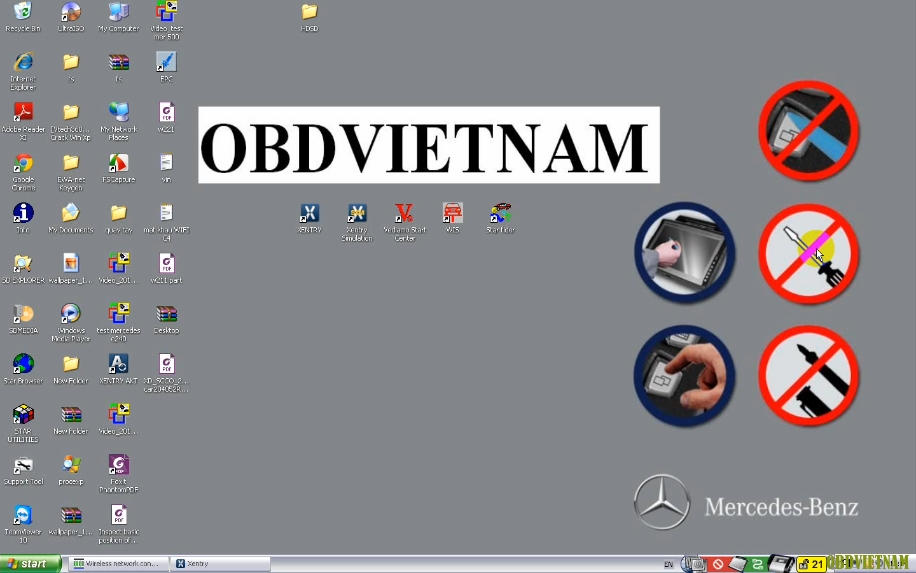

Đây là giao diện của máy tính được cài phần mềm Mer XentryDas 2015



Khởi động phần mềm, nhập số VIN, và nhấn Continue





Kích vào kí tự Diagnosic



Phần mềm tự động kết nối, và thực hiện quá trình QUICK TEST khi kích vào Quick test view



Tại màn hình Quick Test View, nếu muốn kiểm tra hệ thống điều khiển động cơ ta chọn ME - Motor Electronic



Sau đó kích vào Continue.



Sau đó  bảng thông số động cơ sẽ xuất hiện:



Trên thanh chức năng, ta kích vào TEST và kích CONTINUE để chương trình tự động bắt đầu test toàn bộ Hệ thống điều khiển động cơ.





Chương trình sẽ tự động kiểm tra toàn bộ hệ thống trong danh sách. Và sau đây là một số hình ảnh tiêu biểu quá trình kiểm tra:

Kiểm tra cảm biến lưu lượng khí nạp



Kiểm tra nhiệt độ khí nạp



Kiểm tra xung nhịp của cảm biến cốt máy ( trục khuỷu)



Kiểm tra cảm biến OXY
